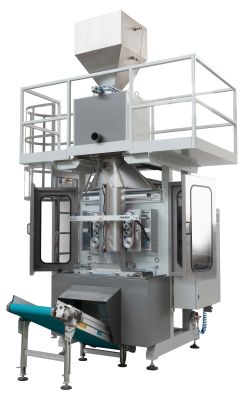

Imbustatrice verticale

Produttività senza eguali

La nostra imbustatrice automatica verticale è una macchina ideata per il confezionamento di pellet, materie plastiche, mangimi e qualsiasi altro materiale sfuso in genere.
Utilizza una sola bobina di film (polietilene trasparente o stampato) montata su un rullo motorizzato. Il film viene inserito in un conformatore che lo ripiega su sé stesso, formando un sacchetto dell’altezza desiderata e chiudendo lo stesso con una saldatura longitudinale e due trasversali.
Al termine del ciclo, il prodotto viene espulso direttamente sul nastro di trasporto.
La macchina è dotata di un display touch screen i cui contenuti sono stati impostati in modo semplice e intuitivo consentendo il completo controllo dell’impianto direttamente dall’operatore a bordo macchina.
Ogni prodotto Pasmec rispetta severi standard qualitativi che ci siamo posti per garantire la costruzione di macchine solide e performanti in conformità con le più severe direttive in tema di qualità. Tutte le macchine Pasmec sono state pensate, progettate,  programmate, cablate, costruite e assemblate al 100% all’interno dei nostri sbailimenti. Si tratta quindi di macchine 100% Made in Italy, Made in Veneto, Made in Vicenza.
La macchina possiede tutte le caratteristiche di conformità in relazione all’industria 4.0.
Tutti i nostri prodotti sono certificati CE.

Tipologie

Imbustatrice IMBUV3

Specifiche

Tensione di alimentazione circuito di potenza: 400 VAC 3P+N+T
Tensione di alimentazione del circuito interno della logica: 24VDC
Potenza massima assorbita: 6kW
Consumo massimo aria compressa: 10m3/h
Produzione massima: 6 ton/h (420 sacchi/h da 15kg)
Logica controllabile: Omron CP1L-E ethernet
Interfaccia uomo-macchina: Industrial HMI Fuji-Electric Monitouch TS 7” ethernet
Peso comprensivo di tutti gli optional: 1500Kg
Dimensioni comprensive di tutti gli optional: lunghezza 4000mm x larghezza 3000mm x altezza 4000mm
Dimensioni sola struttura principale: lunghezza 2300mm x larghezza 1800mm x altezza 4000mm
Larghezza sacco steso: 200 - 500mm (da scegliere in base al tubo formatore in fase d’ordine)
Lunghezza sacco steso: 400 - 700mm
Peso insaccabile: 1,00 - 30,00Kg (per valori inferiori a 10Kg è necessario prevedere un sistema di carico adeguato)
Prodotti insaccabili: qualsiasi prodotto granulare a basso livello di umidità
Film plastico in bobina utilizzabile: polietilene bassa densità e polipropilene (consigliato uno spessore di almeno 80µm)
Larghezza bobina utilizzabile: minimo 970mm (con tubo formatore standard per pellett o simili) – massimo 1050mm

Note tecniche

  • Idonea al settore industria 4.0
  • Struttura in acciaio al carbonio verniciato a polvere
  • Controllo retroattivo della temperatura saldante con TA e misurazione della tensione ai capi della resistenza
  • Saldatura a due impostazioni di temperatura: preriscaldo e saldatura (°C)
  • Raffreddamento della parte saldata tramite soffio d’aria canalizzato nei punti strategici
  • Controllo della pressione pneumatica di saldatura
  • Controllo della pressione pneumatica di traino del film plastico
  • Controllo del posizionamento (lunghezza) del sacco con encoder tramite inverter su motori asincroni trifase
  • Sensore induttivo di rilevamento fine bobina
  • Fotocellula cromatica per il rilevamento della tacca stampata
  • Tramoggia di pesatura in acciaio inox con software di rilevamento dell’errore e relativa correzione del volo
  • Predisposizione, tramite contatti puliti, di un sistema esterno per il carico della tramoggia di accumulo o pesatura
  • Piano di scarico del sacco regolabile in altezza con ribaltatore integrato
  • Forasacchi: sistema a spilli che, in fase di chiusura orizzontale del sacco, crea dei fori essenziali per l'uscita dell'aria in eccesso nel film plastico non microforato
  • Manuali di uso e manutenzione con manuale rapido di utilizzo dell’HMI
  • Certificazione CE secondo le più recenti normative in vigore;
  • Gestione di tutta la macchina da un solo HMI intuitivo e progettato con un’interfaccia operator friendly
  • Configurazione del software per gestire fino a 6 ricette con scarichi multipli (su richiesta in fase d’ordine).

Produzione oraria e dimensione del sacco configurabili su richiesta

Tecnologie

Elettrico

  • Omron

  • Weidmüller

  • Siemens

  • Schneider

  • Ilme

  • Pizzato

  • Hakko

  • ABB

  • Italweber

Meccanico

  • Hiwin

  • Igus

  • Elesa

  • Smc

  • Aignep

  • SIT

  • Ober

  • Tramec

  • Vuototecnica

  • OnRobot

  • Motovario

Software

  • Sysmac Studio

  • Solidworks

  • CX-One

Flessibilità ed Innovazione ci contraddistinguono

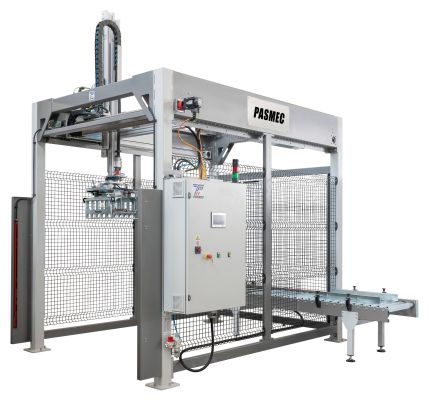

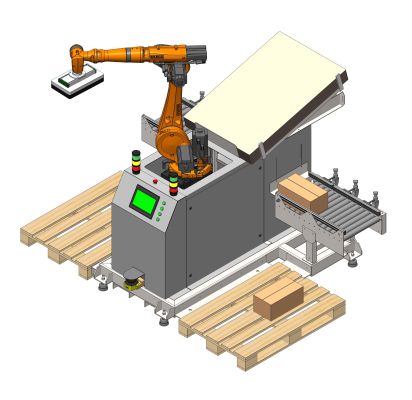

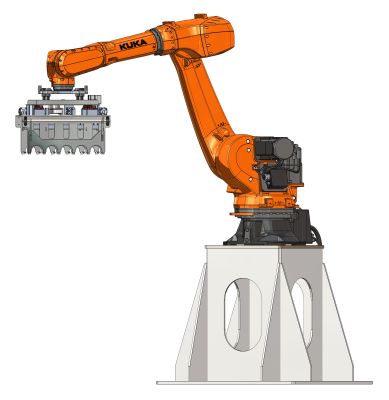

Proponiamo impianti di insaccamento e pallettizzazione su sacchi biodegradabili contenenti 6kg di cippatino!
Una nuova offerta per un mercato in forte crescita, che darà un ulteriore contributo al mondo delle energie green.
L'idea nasce da una continua richiesta che mette in primo piano la necessità di portare in tutte le case un prodotto di consumo accessibile a tutti.

I sacchi proposti hanno dimensioni di 600 x 400 mm quindi facilmente impilabili su pallett 1200 x 1000 (con disposizione a 5 sacchi per piano) o 1200 x 1200 (con disposizione a 6 sacchi per piano).

Con la stessa macchina è possibile utilizzare film plastico in LDPE/LLDPE o film biodegradabile.
In entrambi i casi possiamo aiutarvi nella scelta del miglior prodotto per le vostre esigenze.

Impianti di insaccamento e pallettizzazione cippatino

Sacchi in film biodegradabile
